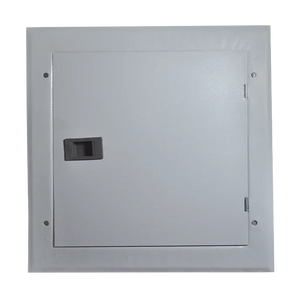

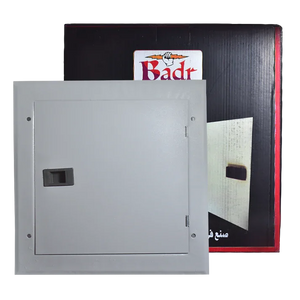

Card meter board + Badr lines

لوحة كهربائية متخصصة تستخدم في توزيع الطاقة الكهربائية في المنازل والمباني التجارية والصناعية. تتميز هذه اللوحة بعدة مواصفات تجعلها اختيارًا شائعًا في العديد من التطبيقات.

كفاءة عالية: توفر هذه اللوحة كفاءة عالية في توزيع الطاقة، مما يقلل من الفاقدات الكهربائية ويوفر في تكاليف الطاقة.

أمان: تتميز اللوحة بمستوى عالٍ من الأمان، حيث تحتوي على حماية ضد الدوائر القصيرة والحرارة الزائدة، مما يقلل من خطر حدوث حرائق أو صدمات كهربائية.

مرونة: يمكن تخصيص اللوحة لتناسب احتياجاتك المختلفة، حيث يمكنك إضافة أو إزالة الدوائر الكهربائية بسهولة.

التركيب السهل: توفر اللوحة قاعدة صلبة لتركيب العداد والكابلات، مما يسهل عملية التركيب والصيانة.

1. المواصفات الميكانيكية (للوحه) :

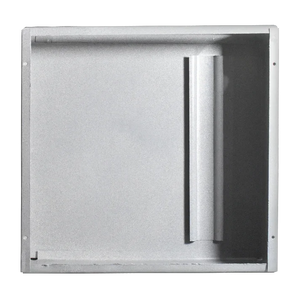

نوع التركيب: تركيب داخلي غاطس (Flush Mounted). هذا يعني أن اللوحة مصممة للتركيب داخل الجدار، بحيث يكون غطاؤها الأمامي فقط مرئياً، مما يوفر مظهراً جمالياً ومنظماً.

المادة والسُمك: صاج معدني بسُمك 0.7mm هذا السُمك يوفر صلابة جيدة للهيكل ومقاومة عالية للحرارة.

2. مواصفات العداد والحماية الرئيسية :

نظام الجهد: أحادي الطور (1Ph) بجهد 220V (أو 230V/240V) وهو الجهد القياسي لمعظم التركيبات المنزلية والتجارية الصغيرة.

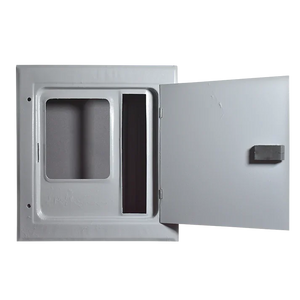

خانة العداد: تحتوي على مكان مخصص لتركيب عداد كارت (مدفوع مسبقاً) أحادي الطور.

3. مواصفات التوزيع الداخلي :

سعة الخطوط الفرعية: تتسع لتركيب 8 خطاً فرعياً (يسمح بتركيب 8 قاطع أتوماتيكي أحادى القطب).

نظام التركيب: تتضمن بارة اوميجا داخلية قياسية لتركيب القواطع الأوتوماتيكية بشكل منظم وسهل.

القاطع الرئيسي للوحدات السكنية والتجارية الصغيرة: تُستخدم كمدخل رئيسي للكهرباء لشقة سكنية، مكتب إداري، أو متجر. تسمح هذه اللوحة بتجميع عداد الكارت (القياس) مع القواطع الأوتوماتيكية الفرعية (الحماية والتوزيع) في صندوق واحد منظم.

توزيع الأحمال على دوائر فرعية: تُستخدم لتقسيم الحمل الكلي للوحدة على عدد من الخطوط الفرعية (تختلف سعتها، مثلاً 6، 12، أو 24 خطاً). هذا التقسيم يهدف إلى:الحماية الموضعية: حماية كل دائرة (إنارة، مقابس، تكييف) بشكل منفصل.عزل الأعطال: فصل الدائرة التي يحدث فيها عطل دون قطع الكهرباء عن باقي الوحدة.

إدارة الاستهلاك بنظام الدفع المسبق: الهدف الأساسي هو تفعيل نظام عداد الكارت للتحكم في استهلاك الطاقة. يتم تركيب العداد في اللوحة، مما يسهل على المستهلك مراقبة رصيده وشحنه.
