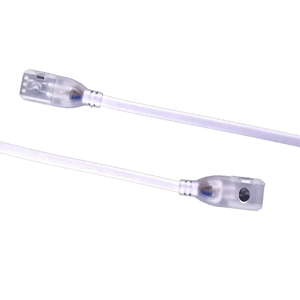

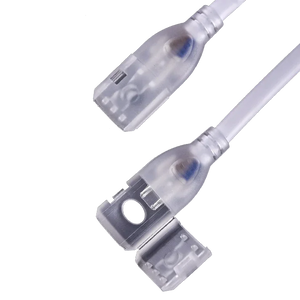

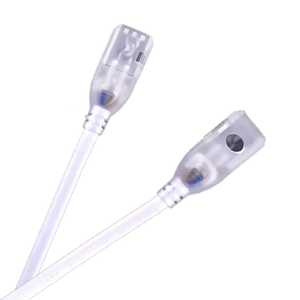

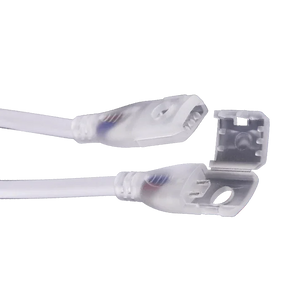

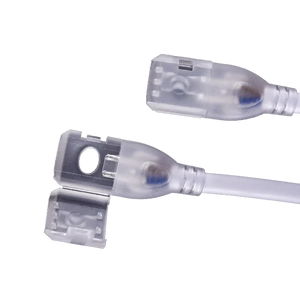

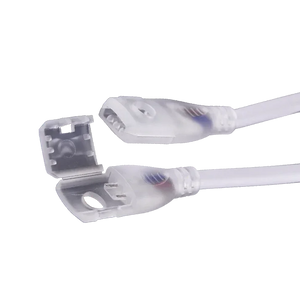

وصله ليد بروفايل تيار 220 فولت بالسلك

المادة: تُصنع عادةً من البلاستيك أو البولي كربونات، وقد تكون شفافة للسماح بمرور الضوء بالكامل وتفادي ظهور الظلال داخل البروفايل.

آلية التوصيل (Solderless Mechanism): تعتمد على آلية قفل/كبس (Clip Mechanism) بسيطة وآمنة. تحتوي الوصلة من الداخل على أجزاء معدنية صغيرة (نقاط تلامس) تضمن اتصالًا كهربائيًا جيدًا وموثوقًا عندما يتم إغلاق الغطاء بإحكام على شريط الليد.

سهولة الاستخدام: هي الخيار الأمثل للمبتدئين ومشاريع التركيب السريعة، حيث تتميز بـ سهولة التركيب دون الحاجة لأدوات خاصة (باستثناء مقص لقطع الشريط أو في بعض الأنواع قد تحتاج إلى مفك صغير).

لا حاجة للحام: الميزة الأهم هي الاستغناء عن استخدام مكواة اللحام والقصدير. هذا يجعل عملية التوصيل أسرع وأكثر نظافة ولا تتطلب الانتظار لتسخين المكواة أو اكتساب مهارة اللحام.

تركيب بسيط: تعتمد على آلية الكبس أو القفل (Clip Mechanism)، حيث يتم فقط فتح الغطاء، إدخال شريط الليد، وإغلاق الغطاء بإحكام لضمان الاتصال الكهربائي.

توصيل الشريط بمصدر الطاقة

الوصف: تستخدم وصلات البداية بسلك (Strip-to-Wire) لربط شريط الليد بكابل التغذية الكهربائية .

الميزة: توفر نقطة اتصال آمنة وموثوقة لبدء تشغيل الشريط دون الحاجة إلى لحام أسلاك مباشرة على نقاط الشريط النحاسية الدقيقة.

القطع: يتم قص شريط الليد من النقطة المخصصة للقطع (عادةً ما تكون علامات نحاسية صغيرة).

الفتح: يتم فتح الغطاء أو مشبك الكبس الخاص بالوصلة.

التوصيل: يتم إدخال نهاية شريط الليد في الفتحات، مع التأكد من مطابقة الأقطاب (الـ '+' على الشريط يتطابق مع الـ '+' في الوصلة، والعكس للـ '-').

الإغلاق: يتم إغلاق الغطاء بإحكام لضمان أن نقاط التلامس المعدنية اخترقت شريط الليد وتثبّت الاتصال.
