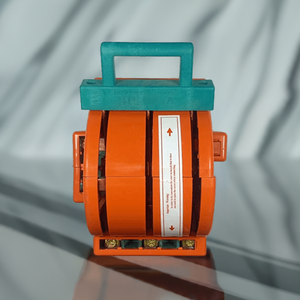

سكينه قلاب حراري 3 فاز 100 امبير

نوع الجهاز: مفتاح تبديل يدوي (سكينة قلاب).

وظيفة الجهاز: تحويل مصدر التيار الكهربائي بين خطين تغذية مختلفين (عادةً الشبكة العمومية والمولد الكهربائي)او شبكتين عمومية من مصادرمختلفه.

قدرة التيار المقنن (Rating): 100 أمبير (الحد الأقصى للتيار الذي يمكن للمفتاح تحمله بأمان).

عدد الأقطاب/الفازات (Poles): 3 فاز (يتحكم في 3 خطوط كهربائيه، الارضي والكهرباء أنظمة التغذية ال3 فاز /380 فولت).

المادة والتصميم ("حراري"):

غالباً ما تكون مصنوعة من مواد عازلة ومقاومة للحرارة العالية، مثل البولي كاربونيت المقاوم للاشتعال.

وضع التشغيل: يدوي (يُشغل عن طريق مقبض أو ذراع).

عزل كامل وشامل: توفر ميزة التحويل اليدوي الأمان المطلق بضمان فصل المصدر الأول (الشبكة) بالكامل عن المصدر الثاني (المولد) قبل التوصيل، مما يمنع ظاهرة التغذية العكسية (Backfeeding) الخطيرة إلى الشبكة العامة.

التعامل مع نظام 3 فاز: تتحكم في جميع الأطوار الثلاثة (R, S, T) والخط المحايد (Neutral) بشكل متزامن. في الأنظمة التي تستخدم 3 فاز وخط محايد (4 خطوط)، تضمن السكينة تحويل جميع الخطوط لضمان عمل المعدات الثلاثية الأطوار بشكل سليم.

ثلاثة أوضاع عمل: تحتوي على وضعين للتوصيل (المصدر 1 والمصدر 2) ووضع فصل مركزي (OFF)، مما يوفر نقطة عزل آمنة لإجراء الصيانة على النظام الكهربائي.

تحكم بسيط ومباشر: تعمل بآلية ميكانيكية بسيطة (ذراع أو مقبض)، مما يجعلها سهلة التشغيل ولا تتطلب خبرة فنية معقدة للتبديل بين المصادر.

تكلفة صيانة منخفضة: نظراً لاعتمادها على آلية يدوية بسيطة، تكون تكاليف صيانتها أقل بكثير مقارنة بأنظمة التحويل الأوتوماتيكي المعقدة (ATS).

المفاتيح أو الشفرات (Knife Blades):

هي الأجزاء النحاسية أو النحاسية المطلية التي تتحرك فعلياً لفتح وغلق الدائرة.

في سكينة 3 فاز، توجد 3 شفرات (واحدة لكل خط).

نقاط التلامس الثابتة (Fixed Contacts):

هي الأجزاء النحاسية المثبتة على جسم السكينة والتي يتم توصيل كابلات الكهرباء بها (كابل الشبكة وكابل المولد).

توجد مجموعة من نقاط التلامس لدخل الشبكة، ومجموعة لدخل المولد، ومجموعة لخرج الأحمال.

المقبض أو الذراع (Operating Handle/Lever):

هو الجزء الذي يستخدمه المشغل لتحريك المفاتيح أو الشفرات يدوياً.

يسمح بتحريك السكينة بين أوضاعها الثلاثة (المصدر 1 - إيقاف - المصدر 2).

أطراف التوصيل (Terminals):

هي نقاط ربط الكابلات الكهربائية. تكون عادةً على شكل براغي قوية لتثبيت الكابلات القادمة من مصدر التغذية والكابلات المتجهة إلى الأحمال.

يوجد 6 أطراف (3 للدخول من المصدر الأول، و3 للدخول من المصدر الثاني).

آلية القفل البيني (Interlocking Mechanism) (في بعض الموديلات):

هي آلية ميكانيكية تضمن فيزيائياً استحالة توصيل المصدرين في نفس الوقت، حتى في حال محاولة المشغل تحريك الذراع بقوة.

• استشر مهندس كهربائي: قبل اختيار وشراء السكينة، استشر مهندس كهربائي لتحديد الحجم المناسب لاحتياجاتك.
• التأكد من المواصفات: تأكد من أن مواصفات السكينة تتوافق مع متطلبات النظام الكهربائي.

التبديل عند انقطاع الكهرباء: عندما تنقطع الكهرباء عن الشبكة العمومية، يتم استخدام سكينة القلاب لـ:

فصل تغذية المبنى بشكل كامل عن الشبكة العمومية.

توصيل المبنى بالمولد الكهربائي او مصدر عمومي اخر لتشغيل الأحمال.

عزل الدائرة الرئيسية: يمكن وضعها في الوضع الأوسط ("إيقاف") لـ عزل تغذية المبنى بالكامل عن كلا المصدرين (الشبكة والمولد)، مما يوفر بيئة آمنة لإجراء أعمال الصيانة أو الإصلاحات على اللوحة الكهربائية الرئيسية أو العداد.
